Fel i luftledningsnät orsakas av väder, vegetation, åldrande komponenter och yttre påverkan. Många fel är kortvariga eller intermittenta, vilket gör dem svåra att lokalisera med traditionella metoder. Exeri SGS hjälper nätägare att snabbt identifiera och positionera fel, vilket förkortar avbrottstider, effektiviserar felavhjälpningen och skapar bättre underlag för förebyggande underhåll.
Foto: Skellefteå Kraft Elnät AB

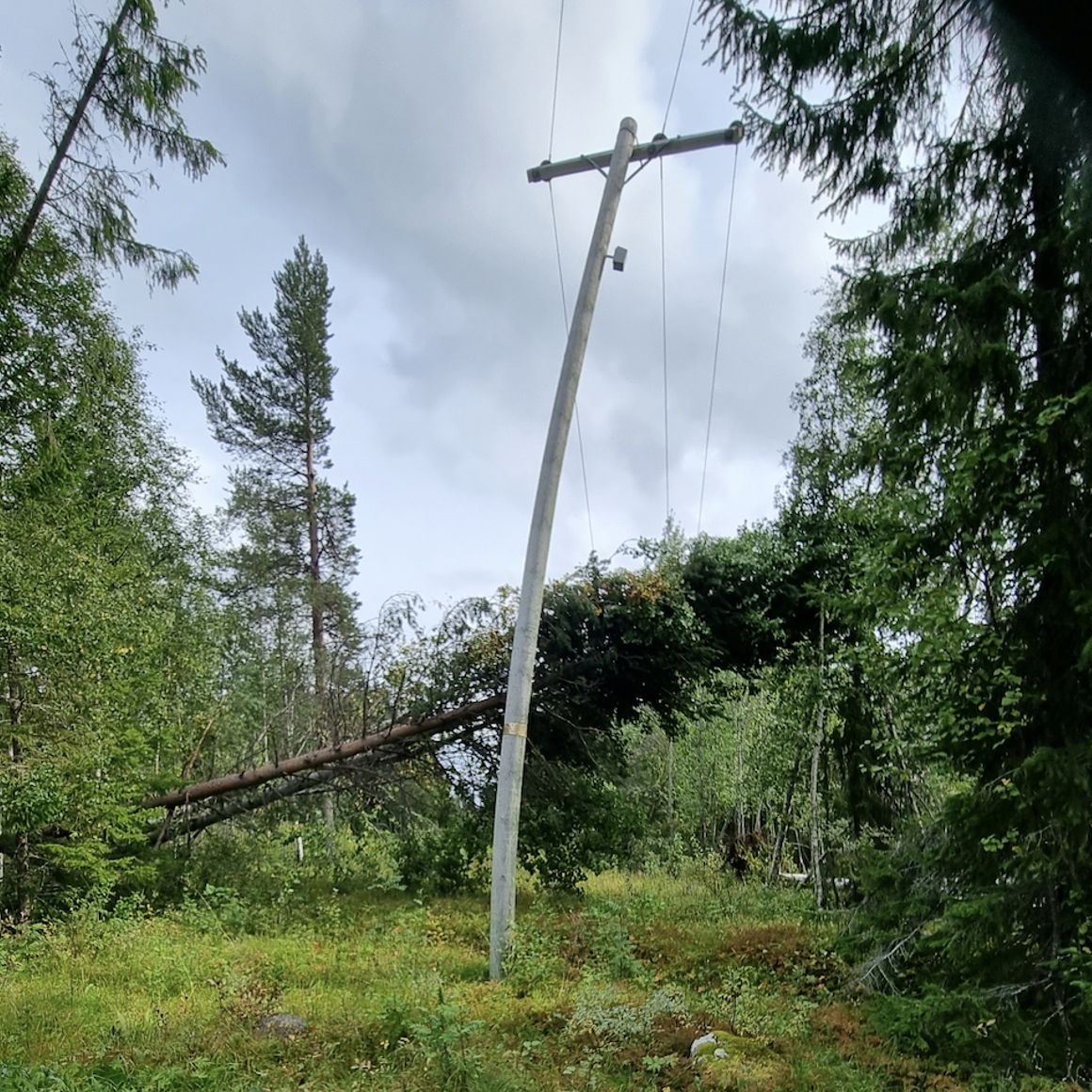

Avbrott som relateras till träd och vegetation är en av de vanligaste orsakerna till elavbrott på luftledning. Vid kraftig vind och stormar faller träd över ledningarna. Detta orsakar antingen mekaniska skador (avslitna ledningar och knäckta stolpar) eller kortslutningar.
Vid kraftig vind och vid stora mängder snö kan trädgrenar komma i kontakt med ledning vilket ger upphov till elavbrott. Elavbrottet är ofta kortvarigt och är svårt att lokalisera med patrullering och drönare
Med Exeris system identifieras kortvariga avbrott såväl som permanenta. Systemet kan även lokalisera stolpar som lutar om konstruktionen fått permanenta skador.
I kundfall och analyser har Exeri sett potential att minska felsökningstiden med 50–70 %. Genom att snabbt identifiera rätt nätsektion kan dessutom en betydande del av avbrottstiden undvikas.
Dessutom bidrar systemet till en förbättrad säkerhet för linjearbetare och minskade koldioxidutsläpp.
Åska och blixtnedslag är en av de vanligaste orsakerna till avbrott i mellanspänningsnät under sommaren. Ett blixtnedslag kan ge upphov till kraftiga överspänningar som kan skada komponenter och lösa ut nätets automatiska skyddssystem
Efter ett oväder är det ofta svårt att avgöra var felet har uppstått. Driftpersonalen tvingas därför lägga värdefull tid på felsökning innan reparationen kan påbörjas.

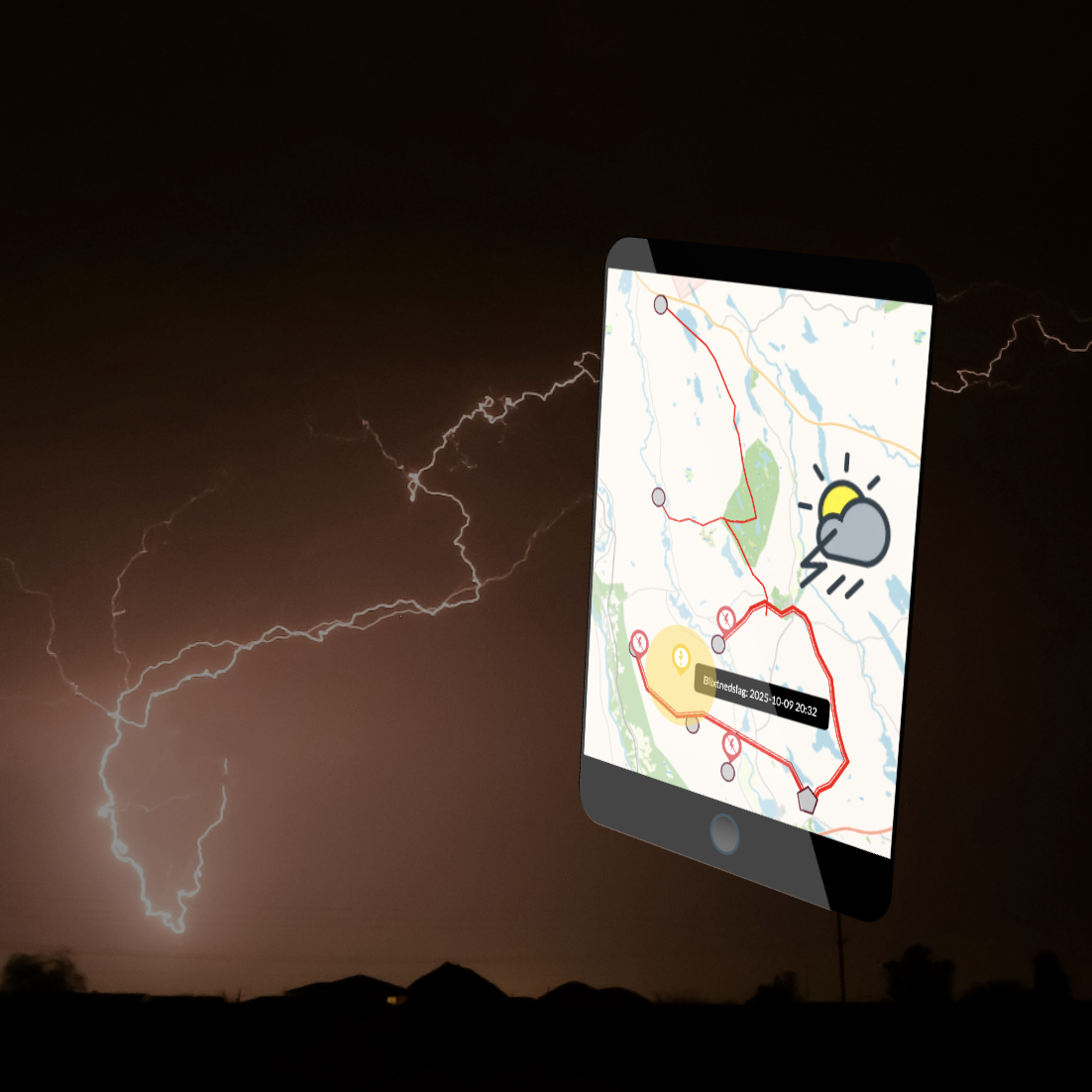

Exeri SGS registrerar blixtrelaterade fel i realtid och visar var störningen uppstod. Driftcentralen får snabbt ett beslutsunderlag som gör det möjligt att skicka rätt resurser till rätt plats direkt. Resultatet blir kortare avbrottstider, effektivare felavhjälpning och lägre driftkostnader.

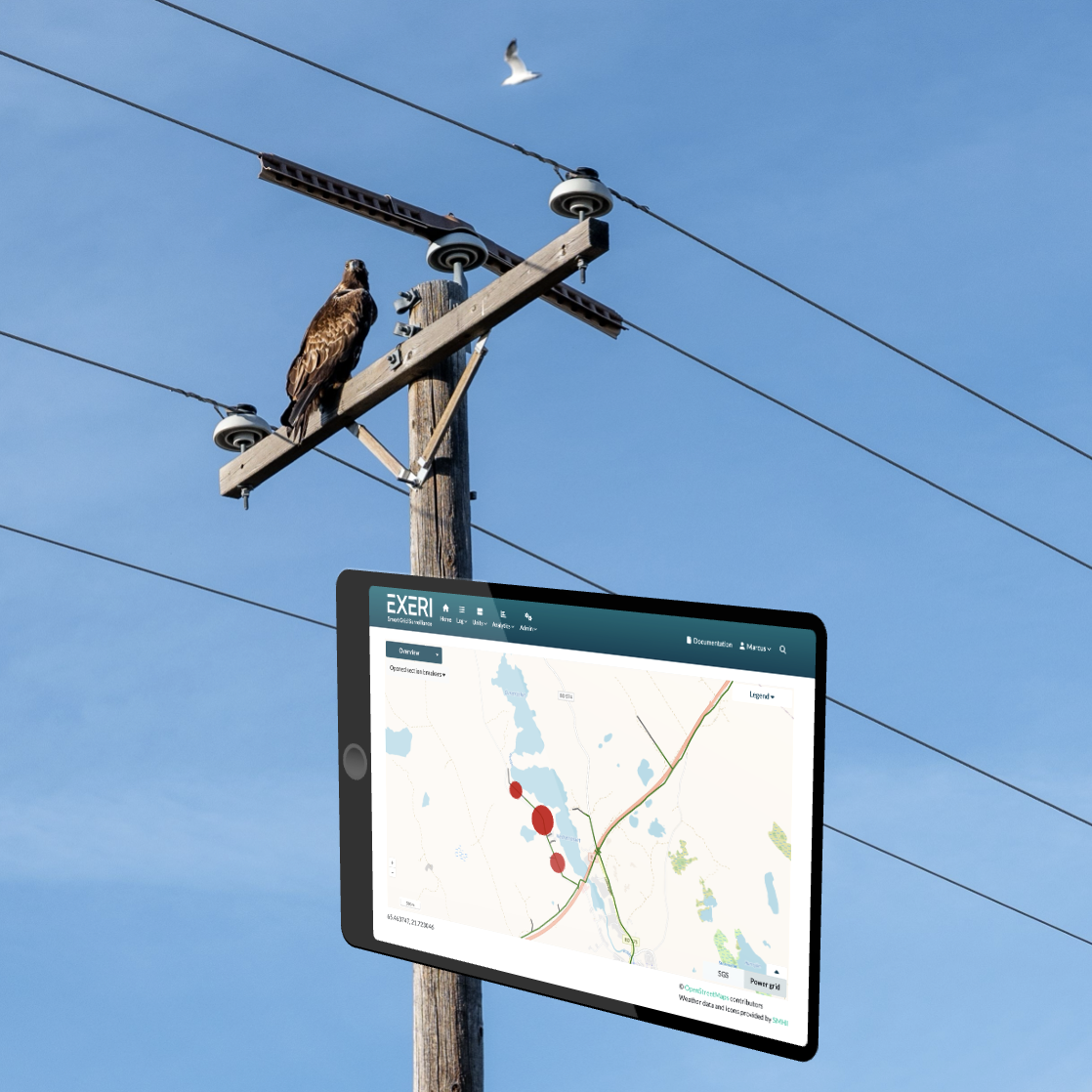

Större fåglar eller andra djur som sätter sig på stolpar kan orsaka kortslutning mellan faser eller mot jord. Fåglar kan även kollidera med ledningar och därigenom skapa kortslutningar. Fågelrelaterade avbrott är i regel kortvariga. I många fall återställs elförsörjningen automatiskt genom en återinkoppling.
Kortvariga avbrott som inträffar när det inte är hård vind, fukt eller åska kan vara ett tecken på fågelrelaterade störningar.
Med Exeris system kan driftcentralen få en samlad överblick över samtliga kortvariga avbrott. Alla avbrott har dessutom kopplad väderinformation. Genom att korrelera väderdata med avbrottsdata har Exeri hjälpt kunder att hitta särskilt utsatta områden och nätägaren kan identifiera utsatta områden och vidta förebyggande åtgärder.

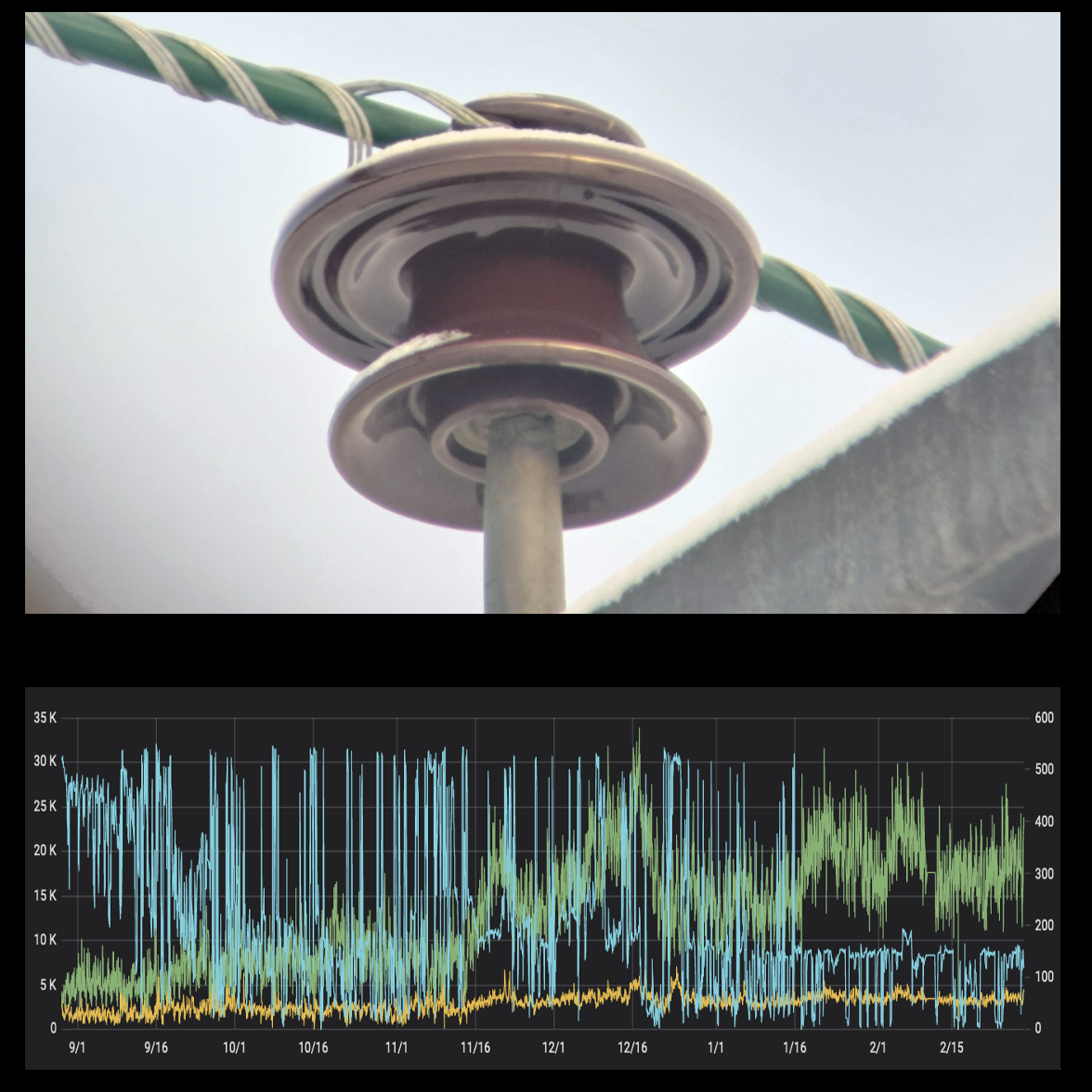

Elnätets komponenter utsätts kontinuerligt för väderpåverkan och naturligt åldrande. Isolatorer kan spricka, trästolpar drabbas av rötskador och andra komponenter, såsom stag och transformatorer, försämras över tid. Den här typen av fel utvecklas ofta gradvis och visar sig inledningsvis som kortvariga eller intermittenta störningar, vilket gör dem svåra att upptäcka med traditionella metoder.
Exeri SGS registrerar och analyserar återkommande störningar i elnätet och hjälper nätägaren att identifiera områden där en komponent kan vara på väg att fallera.
Genom att kombinera historiska avbrottsdata med information från den kontinuerliga övervakningen blir det enklare att prioritera felsökning och riktade underhållsinsatser.

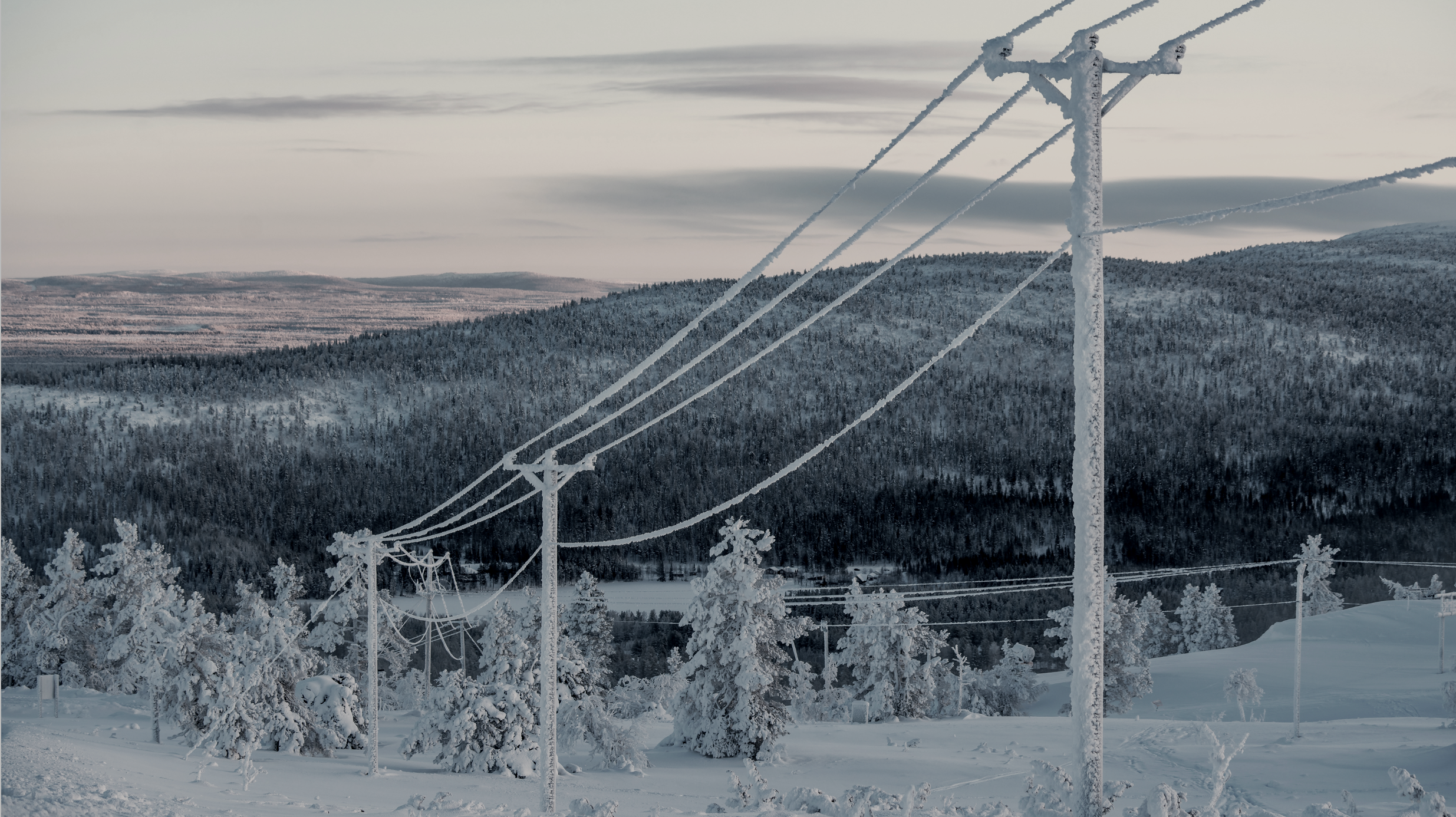

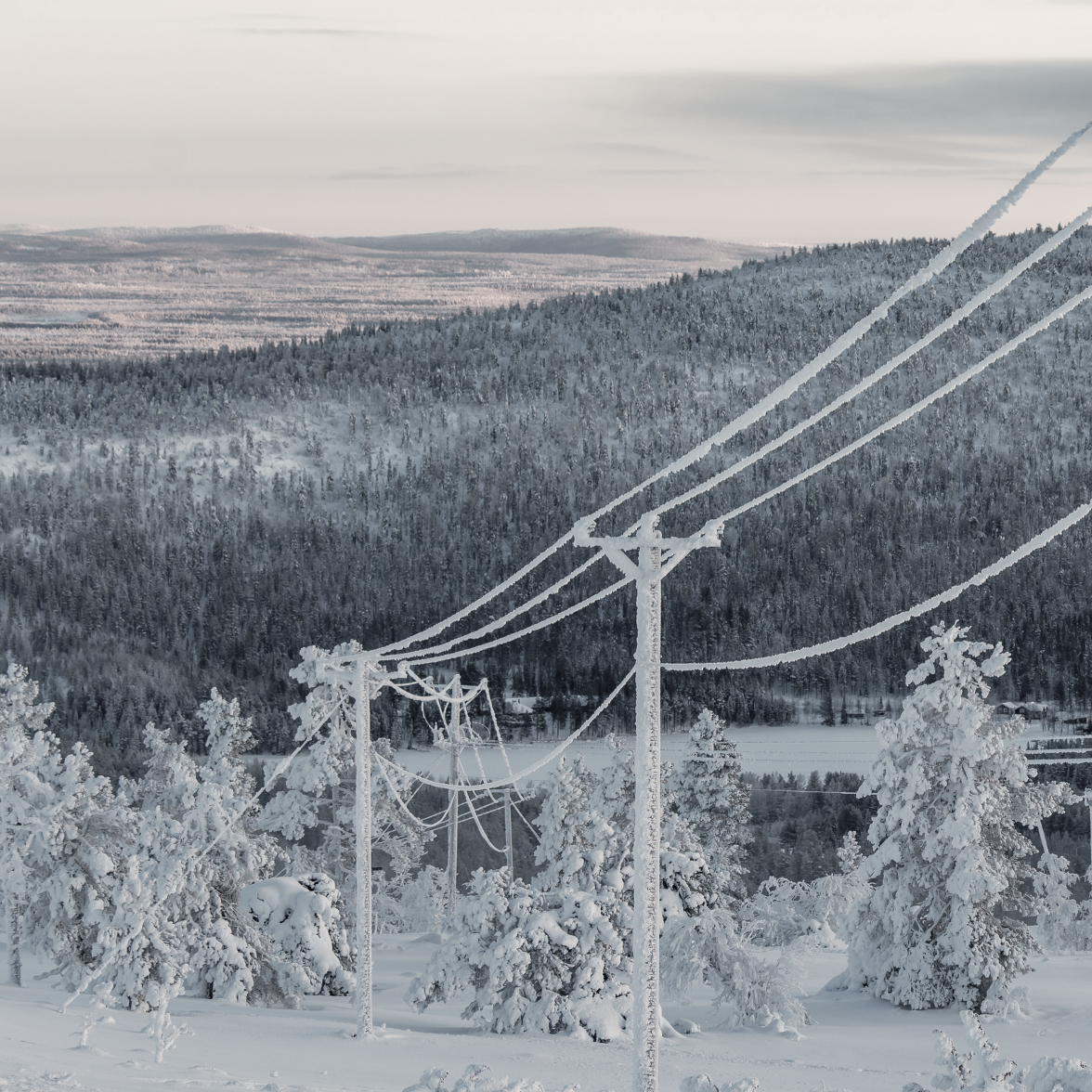

Blöt, tung snö eller isbildning på ledningarna gör dem extremt tunga och vindkänsliga. När isen släpper från ledarna så kan dom svänga så kraftigt så att de slår ihop och kortsluts.
Exeri SGS visar var de återkommande störningarna uppstår. Driftpersonalen kan då inspektera just den aktuella ledningssträckan och exempelvis identifiera kvarvarande snö- och islast, ledarsvängningar eller mekaniska skador innan de orsakar ytterligare avbrott.
När najningen går sönder hänger ledningen fritt. Ledningen kan lägga sig på regeln vilket kan ge upphov till jordfel, ett fel som identifieras och lokaliseras direkt i systemet.
Vid hård vind kan ledaren kortsluta mot intilliggande ledare vilket ger upphov till ett kortvarigt elavbrott.
Genom att ge en exakt felutpekning kan problemet lokaliseras och åtgärdas. Man undviker onormalt slitage på anläggningen och minskar antalet återkommande fel.
Genom att bygga ett självläkande nät skapar man förutsättningar för att skilja bort felet inom tre minuter - helt automatiskt.

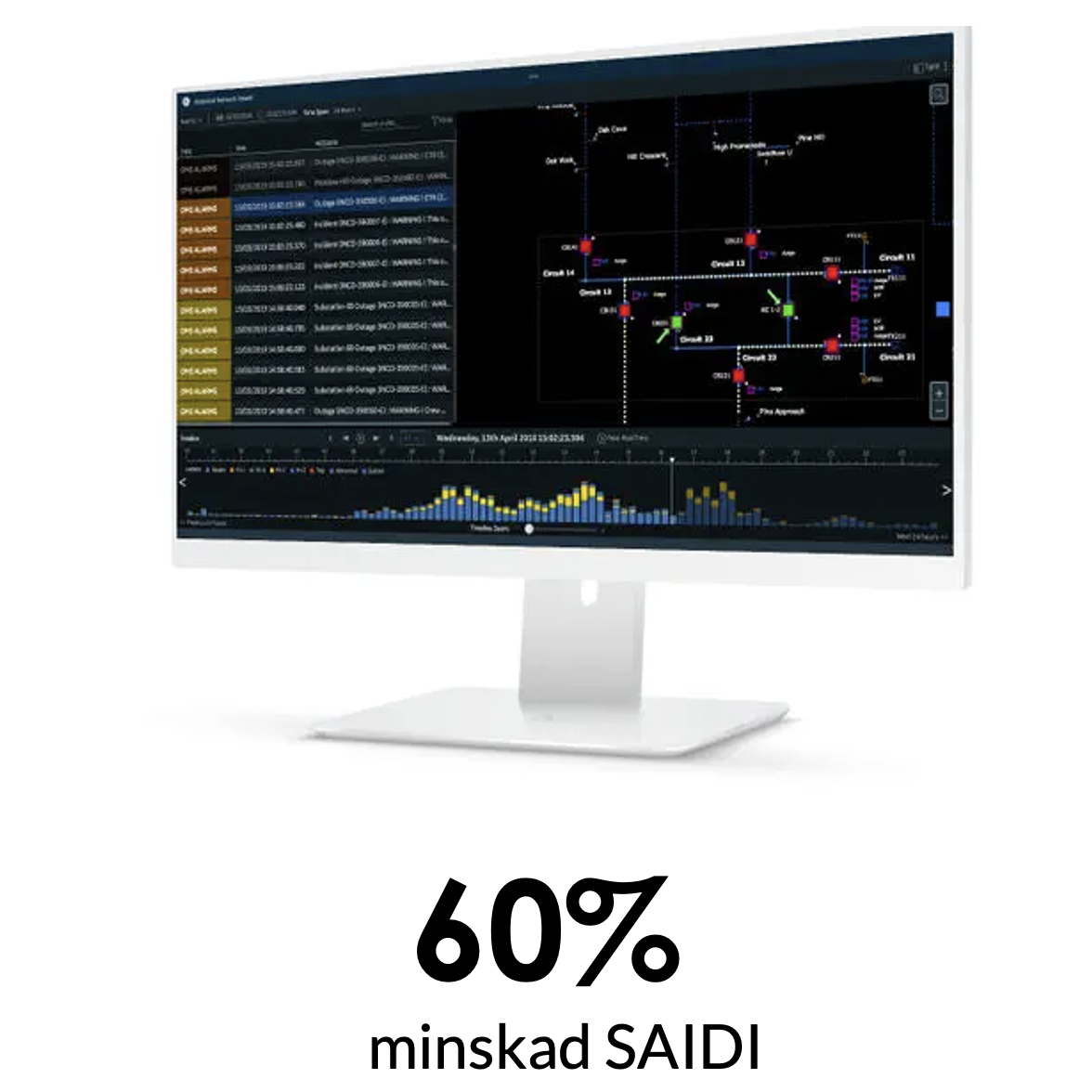

FLISR har visat mycket stor potential att minska avbrottens konsekvenser. Studier visar på en effekt mellan 30-50% i reducerad SAIDI. I välsektionerade nät med FLISR visar våra modellberäkningar att exakt felposition kan ge ytterligare 15–25% reduktion av SAIDI.
Exeri ger automationssystemet en aktuell och korrekt felposition. Det gör att FLISR kan ställa frånskiljarna i rätt läge och isolera den felaktiga sektionen redan vid första försöket. Utan säker information om felpositionen kan systemet behöva använda diagnostiska återspänningssättningar mot det permanenta felet för att avgöra vilken sektion som ska isoleras. Det tar värdefull tid och kan orsaka ytterligare avbrott och onödiga kopplingsoperationer. Med korrekt felposition kan dessa försök undvikas, vilket ger snabbare sektionering, färre avbrott och minskad elektrisk och mekanisk belastning på nätets utrustning.
